Matrix 832 (с MX-Icon) (архив)
Проводная панель на 4 раздела и до 64 зон охраны.
Краткое описание
Не поставляется !
Охранно-пожарная контрольная панель Matrix 832 имеет возможность увеличения количества зон охраны посредством подключения модулей расширения к шине клавиатуры. Постановку и снятие с охраны осуществляется с клавиатур управлении я, компьютера и с помощью выносных бесконтактных считывателей. Панель поддерживает организацию в одной системе до 4-х полностью обособленных участков охраны, каждый из которых может иметь свои зоны охраны, пульты управления, коды пользователей, процедуры постановки на охрану, программируемые выходы коды объектов для станции мониторинга. Каждый из разделов охраны поддерживает до четырех вариантов частичной постановки со своей индивидуальной конфигурацией зон и процедурой взятия под охрану. Сертификат Пожарной безопасности по ФЗ №123.
Конфигурация системы
- Максимальное количество шлейфов: 32 / 64(v5.0);
- Количество независимых разделов охраны: 4;
- Количество коллективных шлейфов на основной плате: 8/16(с функцией удвоения);
- 4 варианта постановки на охрану для каждого раздела;
- Возможность постановки на охрану по нарушению шлейфа "Ключ";
- Подключение модуля MX-Voice для передачи 8-ми голосовых сообщений.;
- До 4-х клавиатур управления: MX-ICON, MX-LCD;
- Программируемые выходы: на плате 4, расширяется до 12;
- 4 программируемых выхода: 1 реле, 2PGM(250мА), 1PGM(500мА);
- Регистрация 300 событий с указанием времени;
- Индикация неисправностей;
- Встроенный цифровой коммуникатор: Contact ID и другие протоколы;
- Усиленная защита коммуникатора: 2.75кВ, 125А;
- Программное обеспечение MX-UDL для программирования панели и чтения журнала событий.
Технические характеристики
- Переменное напряжение: 230/17 В, мин.20Вт, 50 Гц;
- Аккумуляторная батарея: 12 В, 7.2АЧ, защита от КЗ и переполюсовки;
- Выход постоянного напряжения: 13.8 В, максимум 0.8;
- Габариты корпуса: 228×243×75мм.
Спецификация совместимых устройств:
- MX-LCD- клавиатура управления с 16-ти знаковым ЖК-дисплеем и синей подсветкой;
- MX-ICON- клавиатура управления с индикацией в виде пиктограмм;
- MX-RIX8DW - шинный радиоприемник (16 радиодетектров/16 брелков);
- MX-IX16 - проводной расширитель 8/16 зон (устанавливается на плате);
- MX-RIX16 - проводной расширитель на 8/16зон (устанавливается на шину);
- MX-ROX8T - модуль на 8 транзисторных выходов (500мА);
- MX-ROX8R - модуль на 8 релейных выходов (125В/~;60В/=;1А);
- MX-PROX W / BL - бесконтактный считыватель (белый / черный);
- MX-VOICE- модуль для передачи 8 голосовых сообщений;
- MX-BAT -модуль защиты аккумулятора от глубокого разряда;

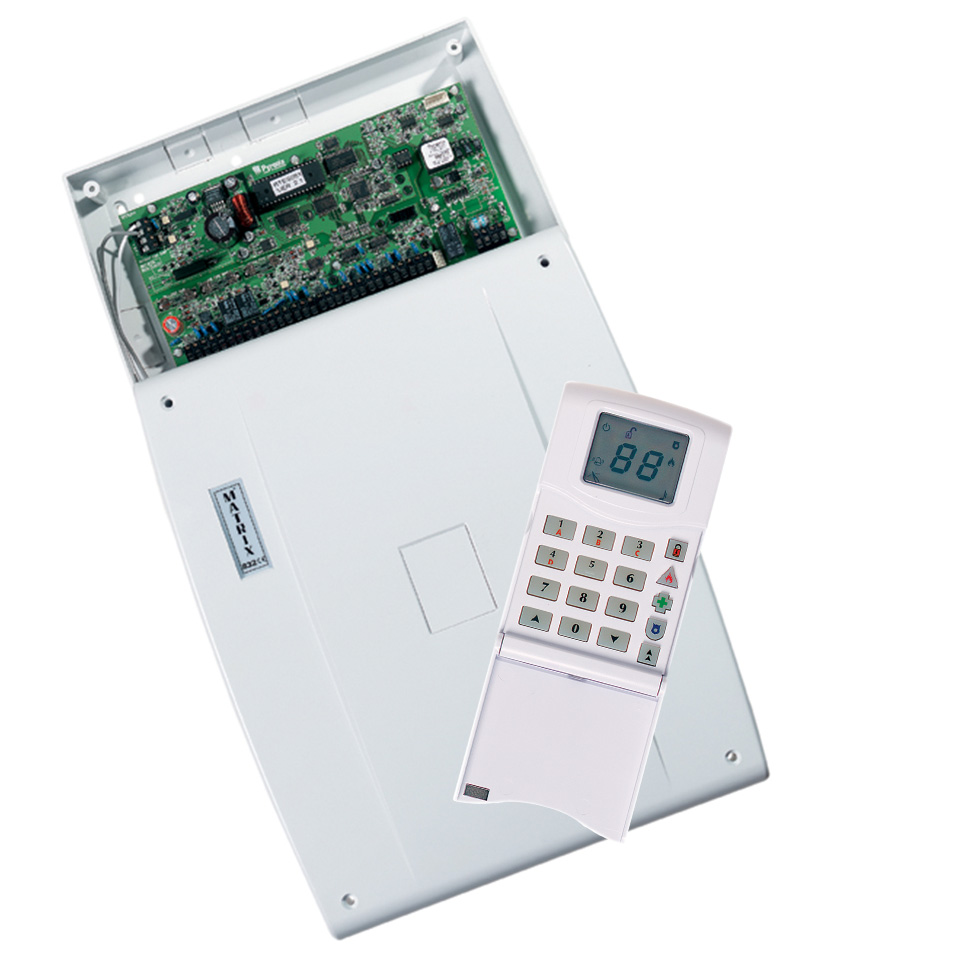

В базовой комплектации Matrix 832 поставляется с выносной клавиатурой управления (МХ-LCD или MX-ICON) , в пластиковом корпусе, с трансформатором, контактом вскрытия корпуса, терминальной коробкой с установленным предохранителем для подключения к 220В, комплектом оконечных резисторов, крепежными аксессуарами, инструкцией по программированию и эксплуатации на русском языке.
Порядок подключения панели для программирования к ПК описан здесь.
Каталог Pyronix 2015
Инструкции (Мануалы)
-
Matrix 424 832 832+ ICON (Instal. rus)
Инструкция по установке. -
Matrix 424 832 832+ (user rus)
Инструкция по эксплуатации. -
Matrix 424 832 832+ LCD (Instal. rus)
Инструкция по монтажу и подключению
Программное обеспечение (софт, по)
-
Программа MX UDL (v.3.9.64, RUS)
Для программирования панелей серии Matrix
Сертификаты
- Сертификат пожарный (№123-ФЗ) на Matrix 832
Пожарный сертификат на Matrix 832 со сроком действия до 17.07.2017. - Сертификат Таможенного союза (EAC) на оборудование Pyronix
Сертификат ТС на ассортимент оборудования Pyronix сроком действия до 11.07.2017г.
