Matrix 832 (c MX-LCD) (архив)
Проводная контрольная панель до 64 зон охраны
Краткое описание
Не поставляется !
Охранно-пожарная контрольная панель Matrix 832 имеет возможность увеличения количества зон охраны посредством подключения модулей расширения (проводных шлейфов и радиоканальных устройств) к шине клавиатуры. Постановку и снятие с охраны осуществляется с клавиатур управлении я, компьютера и с помощью выносных бесконтактных считывателей. Панель поддерживает организацию в одной системе до 4-х полностью обособленных участков охраны, каждый из которых может иметь свои зоны охраны, пульты управления, коды пользователей, процедуры постановки на охрану, программируемые выходы коды объектов для станции мониторинга. Каждый из разделов охраны поддерживает до четырех вариантов частичной постановки со своей индивидуальной конфигурацией зон и процедурой взятия под охрану. Возможно программирование панели на компьютере с использованием бесплатной программы MX-MON. Сертификат Пожарной безопасности по ФЗ №123.
Конфигурация системы
- Максимальное количество шлейфов: 32 / 64 в версии v5.0 (поставляется с 2012 года);
- Количество независимых разделов охраны: 4;
- Количество коллективных шлейфов на основной плате: 8/16 (с функцией удвоения);
- 4 варианта постановки на охрану для каждого раздела;
- Возможность постановки на охрану по нарушению шлейфа "Ключ";
- Подключение модуля MX-Voice для передачи 8-ми голосовых сообщений.;
- До 4-х клавиатур управления: MX-ICON, MX-LCD или MX-FLUSH;
- 32 кода пользователя;
- Программируемые выходы: на плате 4, расширяется до 12;
- 4 программируемых выхода: 1 реле, 2PGM(250мА), 1PGM(500мА). расширяется до 12 выходов;
- Регистрация 300 событий с указанием времени;
- Порт RS232;
- Индикация неисправностей;
- Встроенный цифровой коммуникатор поддерживает протоколы: Contact ID, Fast Format, Pyronix PC;
- Усиленная защита коммуникатора: 2.75кВ, 125А;
- Программное обеспечение MX-UDL для программирования панели и чтения журнала событий.
Технические характеристики:
- Переменное напряжение: 230/17 В, мин.20Вт, 50 Гц;
- Аккумуляторная батарея: 12 В, 7.2АЧ, защита от КЗ и переполюсовки;
- Выход постоянного напряжения (aux): 13.8 В, максимум 0.8;
- Габариты корпуса: 228×243×75мм.
Возможности расширения:
- Голосовые сообщения (MX-Voice);
- До 4 клавиатур управления;
- Постановка/снятие б/контактной картой (MX-PROX), TCP-IP / GPRS (IP-COM).
Спецификация совместимых устройств:
- MX-LCD- клавиатура управления с 16-ти знаковым ЖК-дисплеем и синей подсветкой;
- MX-FLUSH - клавиатура управления с 16-ти знаковым ЖК-дисплеем и синей подсветкой. Хромированная, утапливаемая;
- MX-ICON- клавиатура управления с индикацией в виде пиктограмм;
- MX-IX16 - проводной расширитель 8/16 зон (устанавливается на плате);
- MX-RIX16 - проводной расширитель на 8/16зон (устанавливается на шину);
- MX-ROX8T - модуль на 8 транзисторных выходов (500мА);
- MX-ROX8R - модуль на 8 релейных выходов (125В/~;60В/=;1А);
- MX-PROX W / BL - бесконтактный считыватель (белый / черный);
- MX-VOICE- модуль для передачи 8 голосовых сообщений;
- MX-BAT -модуль защиты аккумулятора от глубокого разряда;

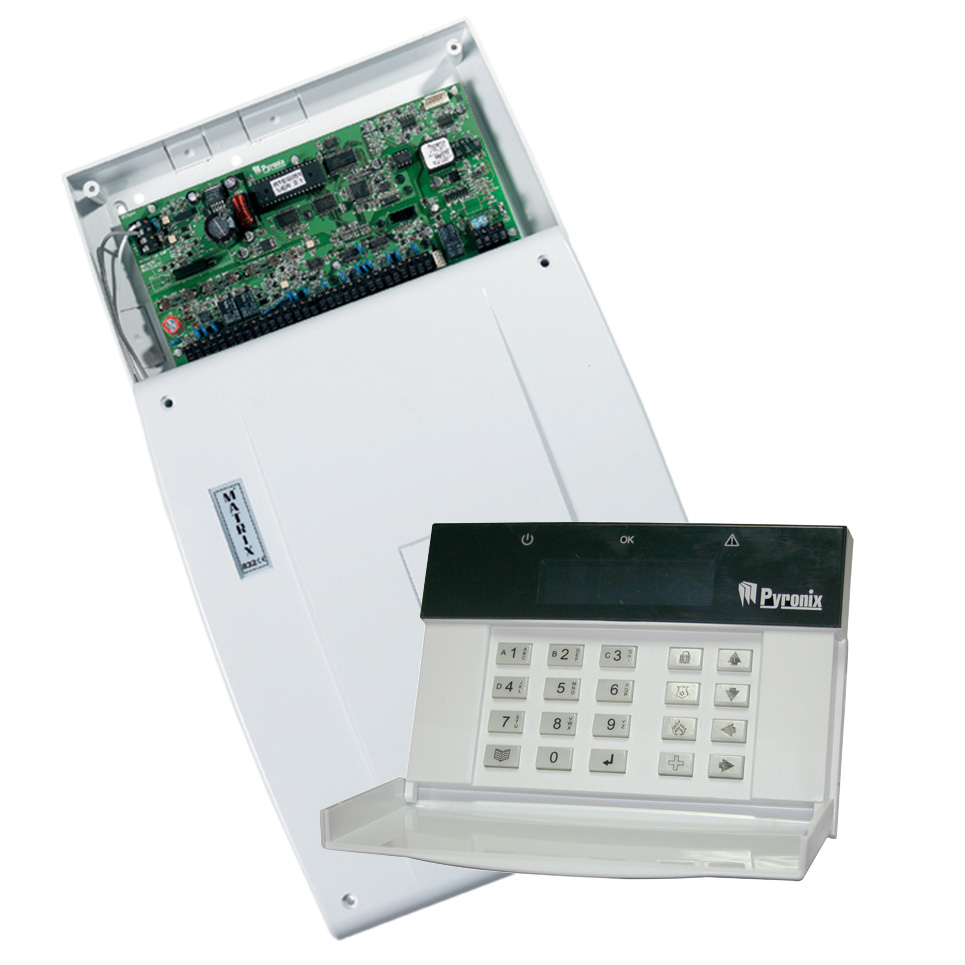

В базовой комплектации Matrix 832 поставляется с выносной клавиатурой управления (МХ-LCD или MX-ICON) , в пластиковом корпусе (340x280x94.5мм), с трансформатором, контактом вскрытия корпуса, терминальной коробкой с установленным предохранителем для подключения к 220В, комплектом оконечных резисторов, крепежными аксессуарами, инструкцией по программированию и эксплуатации на русском языке.
